Станок токарно-винторезный 16К20

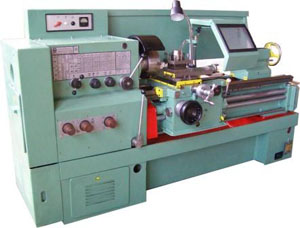

16к2016К20 — базовый токарно-винторезный станок нормальной точности.

Станок предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.

Класс точности станка Н. При чистовой обработке деталей из конструкционных сталей шероховатость обработанной поверхности V6б.

Станок заменяет модель 1К62 с выемкой в станине. По всем качественным показателям (производительности, точности, долговечности, надежности, удобству обслуживания, безопасности работы и т. д.) превосходит станок модели 1К62. Жесткая коробчатой формы станина с калеными шлифованными направляющими установлена на монолитном основании.

Шпиндель смонтирован на прецизионных подшипниках качения. На суппорте имеются масштабные линейки с визирами для удобства определения величины перемещения резцовых и поперечных салазок в процессе работы. Новая конструкция резцедержателя улучшает стабильность фиксации. Фартук станка снабжен оригинальным механизмом выключения подачи суппорта, обеспечивающим высокую точность останова на жестком упоре. Комплекс ограждающих и блокировочных устройств гарантирует безопасность работы на станке.

Наиболее целесообразно использовать станок в инструментальных и ремонтных службах в условиях мелкосерийного и единичного производства на чистовых и получистовых работах.


16К20М — станок нормальной точности механизированный продукционный

Станок предназначен для обработки при помощи гидрокопировального устройства наружных, внутренних и торцовых поверхностей ступенчатого и криволинейного профиля в центрах или патроне, а также для нарезания резьб.

Станок применяется в серийном и крупносерийном производстве на предприятиях машиностроения, точного машиностроения, приборостроения, централизованного ремонта техники и выпуска запчастей, специализированных инструментальных производств.

Станок обладает возможностями высокопроизводительной пооперационной и окончательной обработки в полуавтоматическом цикле широкой номенклатуры деталей нормальной точности.

Станок создан на базе серийно выпускаемого станка модели 16К20 с высокой степенью унификации функциональных узлов и деталей и обладает жесткостью, устойчивостью, точностью, безопасностью работы и долговечностью.

Наличие гидрокопировального устройства заднего расположения и нормального переднего суппорта расширяет технологические возможности станка. Первую деталь можно изготовить как на обычном универсальном станке и использовать ее в качестве образца или плоского шаблона.

В зависимости от наладки на станке устанавливается поводковый патрон с плавающим центром или с электромеханическим зажимом.

Задняя бабка с зажимом пиноли при помощи электромеханического привода и патроны с электромеханическим зажимом позволяют повысить производительность труда в 1,6 раза по сравнению с базовой моделью за счет сокращения вспомогательного времени.

16К20Г — станок нормальной точности с выемкой в станине

Станок предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.

16К25 — станок токарно-винторезный нормальной точности с повышенным диаметром обработки

Класс точности станка Н. При чистовой обработке деталей из конструкционных сталей шероховатость обработанной поверхности V6б.

16К2ВФ1 — станок высокой точности с цифровой индикацией

Станок предназначен для выполнения разнообразных чистовых токарных работ с обеспечением высокой точности геометрической формы и шероховатости обработанной поверхности детали, а также нарезания метрической, дюймовой, модульной и питчевой резьб.

Область применения станка — единичное, мелкосерийное и серийное производство с мелкими повторяющимися партиями деталей.
- Класс точности станка — В.
- достигаемая шероховатость поверхности Ra 0,32 мкм.

Гидростатические опоры шпинделя обеспечивают стабильность точностных параметров обработанного изделия и длительную стойкость режущего инструмента. Плавность перемещения каретки при минимальной подаче обеспечивается с помощью поддува сжатого воздуха под направляющие каретки.

Механизированное перемещение верхней части суппорта повышает производительность труда, точность и чистоту обработки. На станке с использованием устройства цифровой индикации улучшены условия настройки на диаметральный размер.

Устройство цифровой индикации контролирует перемещение поперечного суппорта и на цифровом табло показывает его положение относительно произвольно выбранного станочником начала координат.

Основные преимущества устройства цифровой индикации:
- отсчет показаний с круговых лимбов и линейных шкал заменяется фиксированием размеров на одной цифровой шкале;
- устраняется необходимость в проведении рабочим арифметических расчетов, которые обычно выполняются в уме, либо на бумаге при выборе начального положения;
- устраняется необходимость в проведении интерполяции.

Средний уровень звука А не превышает 80 дБА.

Корректированный уровень звуковой мощности рА не превышает 96 дБА.

Общий вид и размещение органов управления токарно-винторезного станка модели 16К20
Устройство токарно-винторезного станка 16К20
1 - станина; рукоятки: 2 - сблокированная управления, 3,5,6 - установка подачи или шага нарезаемой резьбы, 7,12 - управления частотой вращения шпинделя, 10 - установки нормального и увеличенного шага резьбы и для нарезания многозаходных резьб, 11 - изменения направления нарезания резьбы (лево- или правозаходной), 17 - премещения верхних салазок, 18 - фиксации пиноли, 20 - фиксации задней бабки, 23 - включения ускоренных перемещений суппорта, 24 - включения и выключения гайки ходового винта, 25 - управления изменением направления вращения шпинделя и его остановкой, 26 - включения и выкючения подачи, 28 - поперечного перемещения салазок, 29 - включения продолньной автоматической подачи, 31 - продольного перемещания салазок; 4 - коробка подач, 8 - кожух ременной передачи главного привода, 9 - передняя бабка с главным приводом, 13 - электрошкаф, 14 - экран, 15 - защитный щиток, 16 - верхние салазки, 19 - задняя бабка, 21 - штурвал перемещения пиноли, 22 - суппорт продольного перемещения, 27 - кнопка включения и выключения главного электродвигателя, 30 - фартук, 32 - ходовой винт, 33 - направляющие станины.

Схема электрическая принципиальная токарно-винторезного станка 16К20
Электросхема 16К20


Паспорт станка 16К20 скачать бесплатно
